旋轉滾筒振動篩結構及工作原理和特點

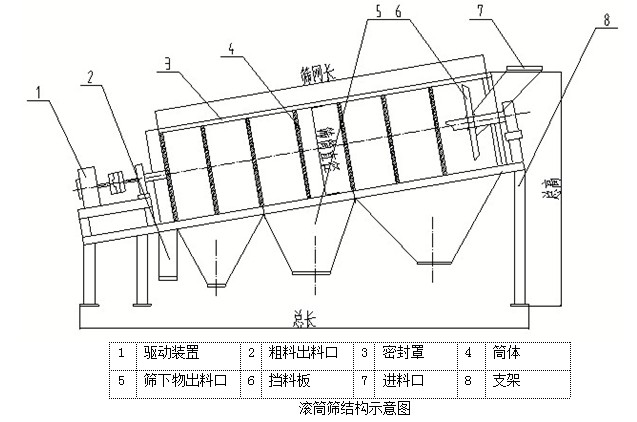

旋轉滾筒振動篩是由六角鼓、框架、漏斗、減速器、電動機五部分組成。破碎的石料進入滾筒，滾筒的旋轉的離心力和跳汰篩下物。通過不同的網格屏幕一個接一個地篩出。不同規格的物料篩出漏斗后送入輸送帶輸送到成品料場。另一方面，隨著滾筒的旋轉進行篩選，通過滾筒的離心力的旋轉和跳汰篩下物。一方面大石頭沿傾斜的滾筒前進，通過不同的篩網逐漸篩選出來。小石篩分成各自的漏斗，然后運用手或用重力對成樁。

1、旋轉滾筒振動篩結構及工作原理

旋轉滾筒振動篩主要有旋轉筒體、支承傳動裝置、振動基座和固定底座4部分�？椎男�轉筒通過兩端的支撐滾輪安裝在振動基座上，氣缸的外表面均勻縫合以固定細篩網。在旋轉缸的末端裝有一個大的鼓環，在振動基座和相應部分的環形齒輪上有一個通軸，軸由電機帶動。傳動軸上有主動小齒輪帶動滾筒環和滾筒轉動，軸上裝有化塊。

振動基座通過彈簧安裝在固定基座上，并將振動基座和氣缸朝向出口的一端傾斜。在彈簧和化塊的作用下，旋轉圓柱體和泥漿在旋轉時伴隨著振動和滾動(圖1)。圓柱筒內均勻分布有孔，在氣缸的周圍均勻地連接到固定形狀的不銹鋼細網孔。在氣缸上部入口端的外端，用滾子大環形齒輪鉚接、焊接或螺栓連接，齒與主動齒輪嚙合。氣缸兩端焊接以支撐滾動軌道，支撐四重滾輪上的滾輪。

筒體上下端分別焊接進口，上入口與導流槽連接，底部為砂、石等泥漿的固體雜質。四個振動彈簧固定在振動基座下并連接到固定基座上。當振動基座上的電機轉動時，帶動傳動皮帶輪，使軸、主動小齒輪、四個重滾動輪和化塊轉動。

由于旋轉圓筒上的鼓環與主動齒輪嚙合，氣缸和泥漿也在旋轉。在化塊的作用下，圓柱體在的振動頻率下。泥漿從導槽的旋轉缸，因為缸本身在傾斜向下的趨勢，所以滾動筒內泥漿、振動和旋轉，通過精細過濾器的振動，對運動流入泥漿罐的幾種組合，固相雜質沿氣缸4滾動到出口的斜坡。

2、旋轉滾筒振動篩的主要特點：

1、篩不易堵塞。

2、運轉平穩，噪音低。

3、結構簡單，維護方便。

4、機器性高，一次性投資少。

5、采用屏，篩分效率高，使用壽命長。
