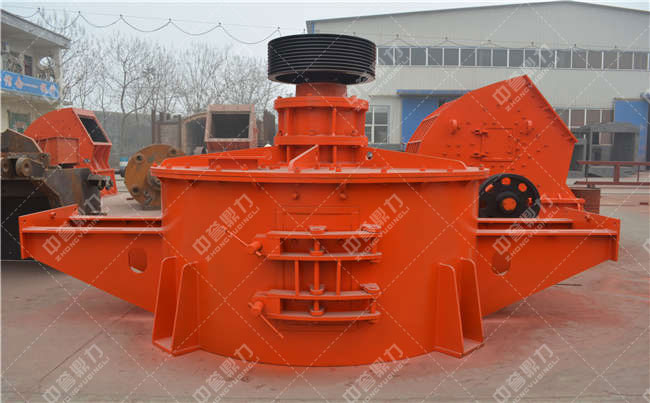

沖擊式制砂機，工作原理及零件結構

沖擊式制砂機的工作原理

從料斗中物料進入破碎機后，經銷商將材料分為兩個部分，從中間經銷商高速旋轉的葉輪，葉輪加速，其加速度可達數百倍重力加速度，然后以60-70米/秒的速度的葉輪流道三均勻拋射出去，先在跌落沖擊破碎物料的部分經銷商收到，然后打渦腔襯里材料和襯里材料的反彈，斜向上沖擊到渦流室的頂部，并改變運動方向，偏轉向下運動，發出從材料的葉輪通道形成連續的材料。

這樣一塊物料在渦破碎腔由兩倍風險的沖擊，摩擦和研磨破碎作用，被破碎物料的底部出料口排出，形成閉路循環篩選系統，在物料環流可以分成三次20目。

1、軸承和齒輪

軸承是通過電機和三角葉輪和破碎裝置，具有傳動裝置的功能，主軸主軸承、軸承和軸承座。

2、基礎

一般為四邊形，靠近軸承，兩側為卸料裝置，電機位于垂直位置的底座上。

3、潤滑系統

制砂機是在潤滑部分運行的主要軸承部件，通常會采用特定的軸承潤滑油泵來補充。

4、進料斗

制砂機進料斗通常是材料的圓筒裝置的一部分，它具有良好的性，環安裝，防止零碎的材料以其強烈的摩擦，料斗從送料裝置，物料進入破碎機破碎的重要過渡裝置。

5、物料篩

材料篩是制砂機物料須打破對材料結構的篩選，主要是用在破碎的部分材料已達到了的材料將由材料篩制砂機發送出去，而另一部分不符合尺寸要求的材料在材料進粉碎室篩二次破碎作用下，終達到合格物料粒度。

6、旋渦破碎腔

它由兩個氣缸的環形空間組成，通過高速旋轉葉輪內的破碎機來撞擊和摩擦材料。

7、葉輪

制砂機葉輪主要是由一種材料制成，安裝在軸承上的兩個，通過高度旋轉將葉輪的進入物料均勻點到每一處，這樣的物料沖擊破碎力很強。
